2 Графический вид
Функциональная
модель предназначена для описания
существующих бизнес — процессов на
предприятии (так называемая модель
AS-1S) и идеального положения вещей — того,
к чему нужно стремиться (модель ТО-ВЕ).
Методология IDEF0 предписывает построение
иерархической системы диаграмм —
единичных описаний фрагментов системы.
Построение
модели информационной системы начинается
с описания функционирования предприятия
(системы) в целом в виде контекстной

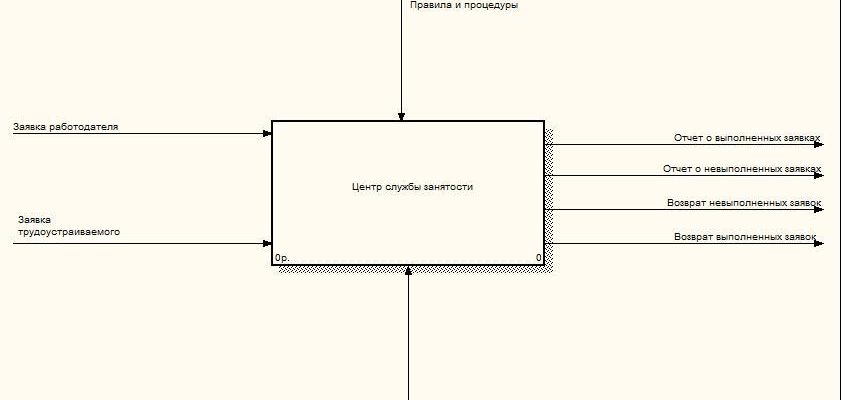

диаграммы. На Рис. 1 представлена
контекстная диаграмма информационной
системы «Службы занятости».
Рис. 1
— Контекстная диаграмма «Службы
занятости».
Взаимодействие
системы с окружающей средой описывается
в терминах входа (на рис.1 это «Заявка
работодателя» и «Заявка трудоустраиваемого»),
выхода («Отчет о выполненных заявках»,
«Отчет о невыполненных заявках», «Возврат
невыполненных заявок» и «Возврат
выполненных заявок»), управления
(«Правила и процедуры») и механизмов
(«Персонал» – это ресурсы, необходимые
для процесса функционирования службы
занятости).
«Правила
и процедуры» – это правила, которыми
управляется процесс функционирования
службы занятости.
В
оказании услуг принимает участие
“Персонал” службы занятости.
Общие
стрелки и диаграммы, опишем с помощью
отчета:
После
описания контекстной диаграммы проводится
функциональная декомпозиция — система
разбивается на подсистемы и каждая
подсистема описывается отдельно
(диаграммы декомпозиции). Затем каждая
подсистема разбивается на более мелкие
и так далее до достижения нужной степени
подробности. В результате такого
разбиения, каждый фрагмент системы
изображается на отдельной диаграмме
декомпозиции.
После
дальнейшего разбиения диаграммы получаем
три диаграммы декомпозиции, описывающие
каждая одну из работ, представленных
на диаграмме верхнего уровня (рис. 2).
Рис.
2 — Декомпозиция
работы «Службы занятости».
Весь
процесс функционирования «Службы
занятости» разбивается на три диаграммы:
1) «Консультационный
отдел» — занимается консультацией,
приемом заявок, формированием отчетов;
2) «Обработка
запроса» — представляет собой процесс
поиска информации по заявкам;
3) «Картотека»
— хранение заявок.
Общие
стрелки, перешедшие с диаграммы верхнего
уровня и диаграммы, опишем с помощью
отчета:
Рис. 3
— Декомпозиция
работы «Консультационный отдел».
Рис.
4 — Декомпозиция
работы «Обработка запроса».
