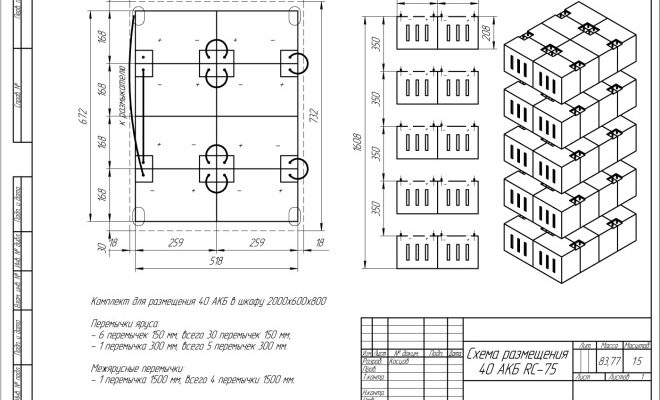

Ликбез по AutoCAD — 33 коротких совета⁠⁠

Ликбез по AutoCAD - 33 коротких совета⁠⁠ Кабинет автора

Доброго времени суток!

В силу специфики работы (в настоящее время проектирую трубопроводы ТС, ранее довелось работать с мостами и путепроводами) часто общаюсь и вижу результаты трудов проектировщиков смежных специальностей. Зачастую чертежи приходят в таком виде, что кровавые слезы начинают литься из глаз. Ну и жалко иногда смотреть на то, как коллеги мучаются, чертя несколько часов элемент, который делается за 20 минут. Поэтому решил написать этот пост, в надежде, что неразумные одумаются люди прочитав, начнут больше понимать программу, в которой работают.

Сразу оговорюсь, что речь пойдет о 2D черчении, с 3D не сталкивался и посему не смогу ничего рассказать на эту тему.

2. Настройка рабочего пространства.

Сразу, не думая, отключаем Б-гомерзкую ленту. Она жрет слишком много места.

Я также рекомендую отключить большинство панелей инструментов. Места мало не бывает.

А вот что включить стоит, так это панельку свойств (Properties), она вылезает по ПКМ при выделенном хотя бы 1 объекте. Её можно при желании свернуть и она будет разворачиваться тогда. когда вы наведете на нее курсор. Но это на любителя, мне, например, удобно работать с развернутой панелькой, чтобы сразу смотреть свойства объекта, не дергая мышью туда-сюда.

Обязательно включите командную строку и растяните ее на несколько строчек (хотя бы на 3-4). Прелесть ее в том, что на ней будут отображаться все возможные дополнения для тех команд, которыми Вы сейчас пользуетесь. Ну например, при черчении полилинии появится такая строка, с помощью которой можно следующий сегмент сделать в виде арки, установить толщину полилинии или замкнуть ее.

Ну и на сладкое включите цвет фона черный, меньше будут уставать глаза. Сделать это можно в настройках дисплея, см. скриншот.

Также можно переключить автокад в «Классический режим» — это сразу изменит цветовую схему, уберет ленту и всякие 3D кубы. Сделать это можно нажав на шестеренку настройки в правом нижнем углу окна, возле списка масштабов.

А вот теперь переходим к процессу черчения. Для начала немного общей информации.

3. Всегда. Нет, не так. ВСЕГДА чертите в модели в масштабе 1:1. Единственное исключение — генпланы, они чертятся в метрах. Все привязки к масштабам, размещение элементов чертежа перед печатью делайте в Листах (Layout). Когда Вы в первый раз откроет Лист на нем сразу будет 1 Видовой экран (Viewport, далее ВЭ). Управлять им можно как обычным объектом — копировать, перемещать, растягивать. Но если сделать внутри него двойной щелчок, то Вы перейдете в пространство ВЭ, в котором можно работать с данными, которые имеются в пространстве модели. В частности, масштабировать и перемещать на нужную позицию. Поиграйтесь на досуге, это интуитивно понятно, и минут за 5-10 все станет ясно.

Не надо пользоваться КАДом как чертежной доской — нарисовал штампик и подгоняешь под него свой чертеж. Поверьте, пользоваться листами и видовыми экранами (Viewport) гораздо проще. А те, кто, возможно, станут смотреть или переделывать Ваш чертеж, скажут спасибо за грамотную компоновку элементов чертежа в модели.

4. Старайтесь чаще пользоваться полилинией вместо обычной линии. Просто поверьте на слово, это удобней. Хотя бы для того, чтобы быстро посмотреть длину всей полилинии (и увидеть протяженность трассы сразу, а не сидеть с калькулятором).

5. Чтобы научиться чертить быстро — первое, что необходимо освоить — это Алиасы (ALIAS, они же в русской версии псевдокоманды). Собственно, что это такое? Любую команду в КАДе можно вызвать несколькими способами. Первый, самый распространенный — нажать на соответствующую иконку на панели или в ленте. Второй — набрать команду в ком. строке (например, для того, чтобы начертить прямоугольник, нужно ввести команду Rectang). Третий, самый быстрый — использовать Алиас. Для того же прямоугольника Алиас по умолчанию Rec. Для многих команд Алиас состоит из 1 или 2 символов, часто расположенных довольно близко на клавиатуре. Полный список находится в файле ACAD.PGP. Найти его можно через меню «Tools-Customize-Edit program parameters (acad.pgp)». Либо воспользоваться командой ALIASEDIT для вызова соответствующего окошка. Причем, если вызывать файл через меню, он откроется в блокноте. Вызов через команду запустит КАДовское окошко.

Запомните (кстати, можете перенастроить так как Вам удобно) основные применяемые команды типа полилиния (pl), окружность (c), копировать (co), копирование свойств (ma) и добейтесь их автоматического набора на клавиатуре. Команд таких немного, около 20-30 постоянно используемых и они Алиасы похожи на полную команду, так что особых проблем запоминание вызвать не должно.

Данный метод сильнее всего ускоряет работу в КАДе, но требует некоторой практики. Кстати, Алиасы чувствительны к языку, но допускают возможность двойных команд, т.е. в ACAD.PGP можно сделать записи вида «REC, *RECTANG» и следом «КУС, *RECTANG», в таком случае команда вызовется, даже если вы забыли сменить раскладку клавиатуры.

Почему же стоит пользоваться именно английской версией? Да именно из-за Алиасов, в первую очередь. В русской версии они сделаны слишком уж нерационально. Можно, конечно, установив русскую версию, поменять  в ней соответствующий файл, но оно Вам надо?

6. Есть способ еще сильнее ускориться. Это использование Грипсов (GRIPS, в русском варианте, ЕМНИП, Ручки). Грипса — это такой синий квадратик на объекте, когда его выделяешь. Если на него нажать, то автоматически запустится команда STRETCH (Растянуть) с выбранной Грипсой. Но если после этого нажать Пробел, то команда сменится на MOVE (переместить), еще Пробел — ROTATE (Повернуть), потом SCALE (Масштаб) и MIRROR (Отзеркалить). Немного потренируйтесь и увидите, насколько это удобно.

Это, кстати, еще не все с Грипсами. Если при перемещении или повороте объекта удерживать Ctrl, то объект скопируется. После первой копии Ctrl нужно отпустить, объект продолжит копироваться при последующих нажатиях.

Еще одно из полезных свойств Грипсов заключается в возможности проставить цепочку размеров. Это крайне удобно при черчении различных узлов с большим количеством размеров. Нужно с зажатым Ctrl нажать на ту Грипсу размера, в сторону которой нужно проставить цепочку. Примерно так это выглядит:

7. Не стесняйтесь использовать по максимуму блоки. Большинство элементов, которые входят в условные обозначения можно загнать в блок и работать не с набором элементов для того, чтобы скопировать/повернуть его на чертеже, а всего с одним элементов. Бонусом, это несколько уменьшит вес файла =)

8. Если возникает какая-то проблема — пользуйтесь гуглом. Нет, серьезно, по КАДу столько различной инфы в сети, что просто диву даешься. У меня, например, был случай, когда в Листе не отображались чертежи на ВЭ (а их было порядка 40-ка). За 2 минуты гугления я узнал, что, оказывается, существует переменная (MAXACTVP), которая блокирует ВЭ, если их на листе больше заданного количества. Устранение проблемы заняло еще меньше времени, чем гугление.

Что-то получилось больно много текста. Для первого раза, наверное, хватит. Если тема актуальна, в следующих постах могу написать о таких вещах, как атрибуты, динамические блоки и немного затронуть тему лиспов. Это не столько про ускорение работы, сколько про оптимизацию и общее удобство использования AutoCAD.

ЗЫ. Писал эту стену я, посему тег «Мое»

33 коротких совета, которые я даю свежеиспечённым Автокадчикам, и в которых, как ни странно, многие крутые спецы находят что-то новенькое. Почти все советы в полной мере подходят и для работы во всех клонах Автокада, включая BricsCAD

2. Используй самые «сложные» команды. В смысле те, которые делают сразу много работы. Например, не используй линию для черчения прямоугольника — есть команда Rec, которая сокращает количество кликов почти в 4 раза.

3. Выделяй рамкой. Не кликай по каждому объекту. Нажмите мышью на пустом месте и тащите рамку. Рамка слева-направо (синяя) выберет только то, что попало внутрь рамки. Рамка справа-на-лево (зеленая) выберет дополнительно и все то, что пересечется рамкой. Команда прекрасно работает, когда надо удлинить/обрезать много линий. В этом случае рамкой надо пересечь только обрезаемые хвосты. И в Автокаде рамка умеет выделять под-объекты (грани и поверхности солидов). Просто держите Ctrl нажатым. BricsCAD так не умеет.

5. Выделяй с помощью Quick Select. Команда QSelect или соответственная кнопка над панелью свойств позволяет выбрать только объекты нужного типа или нужного цвета или с нужного слоя. Можно даже выбирать все окружности заданного радиуса. Например, чтоб удалить с контуров мешающиеся размеры надо сделать так:

выбрать рамкой все подряд вызвать QSelect, выбрать в его окне объекты типа Размеры (Rotated Dimentions)

в свойствах выбрать слой (layer) равный (equals) «Аннотации»

включить переключатель «в новое выделение» (include in new selection set)

в выделении останутся только размеры

нажимаем Del и порядок

А еще бывает удобно выбрать все объекты похожие на образец (цветом, слоем, размерами). Для этого можно использовать команду из меню правой кнопки SelectSimilar или более мощную SSO из плагина «Похожие».

Читайте также:  Темы курсовых проектов по дисциплине "Экономика организации" для студентов специальности 08.02.01 Строительство и эксплуатация зданий и сооруженийпроект на тему

6. Используй клавиатуру. Перед тобой 101 кнопка, а ты все мучаешь мышь.

Пробел — в Автокаде полностью повторяет функции Enter, но находится прямо под большим пальцем левой руки. Это гораздо удобней!

Пробел — вызывает повтор последней использованной команды. И он же завершает любой ввод. Получается, что большая часть работы левой руки — непрерывно долбить по пробелу. Тренируйся!

Enter – когда Автокад запрашивает точку, можно просто нажать Enter и будут вставлены последние координаты последней начерченной фигуры.

, — запятая позволяет переходить между окошками координат (Dynamic Input) так же как и Tab, но табом нельзя ввести третью координату Z у плоских фигур, а запятой – можно. (Справедливости ради, можно упомянуть, что окошко для Z координаты можно включить раз и навсегда, есть такая настройка)

Tab – кроме прочего при вытягивании линий и других модификациях позволяет переключится между окнами Dynamic Input и выбрать удобный способ задания нового размера.

Shift+СредняяКнопкаМыши (она же колесо) – вращение модели. В отличие от команды Orbit, крутить модель этой комбинацией можно во время выполнения команды. Выделенные объекты не сбрасываются. Отображаются во время вращения только выделенные объекты — удобно для проверки, что выделено все что надо и ничего лишнего. В большом чертеже обязательно надо выделить только нужную часть перед вращением иначе ждите зависания.

Shift+ПраваяКнопкаМыши – выбор привязки (см. далее)

Ctrl+ЛеваяКнопкаМыши – выделение части объекта. Например, у полилинии выделится только «кликнутый» сегмент, у солида только одна грань или одно ребро (смотря куда кликнуть). Именно так и происходит редактирование твердых тел – выделяем часть через Ctrl и перемещаем куда надо.

Ctrl+F2 – открывает окно сообщений из командной строки

F3 – включает и выключает разом все привязки. Удобно для размещения текстов и черчения сплайнов.

F8 — включает ортогональные перемещения. Особенно полезно в режиме 2D-каркаса, когда не работают Gizmo. Но удобней включать только в момент ортогональных перемещений и сразу выключать.

Ctrl+2 – открывает Дизайн-центр. С его помощью удобно перетаскивать из других файлов блоки, листы, слои

Ctrl+8 – калькулятор. Удобней чем внешние калькуляторы т.к. можно вставить обмеренный размер прямо в калькулятор, а результат вычислений прямо в командную строку автокада

Ctrl+0 – режим реального профи! Никаких панелек. Чистый экран для моделирования и командную строку для ввода всех команд с клавиатуры.

Ctrl+Shift+C – копирование в буфер с указанием базовой точки, чтоб потом вставить строго куда надо.

Ctrl+Shift+V – вставка из буфера с созданием безымянного блока. Не рекомендую использовать т.к. у блока будет не только невразумительное имя и жуткая точка привязки, но и многие команды откажутся с ним работать. Уж лучше потратить чуток больше времени, но сделать блок с внятным именем.

Ctrl+S – сохранить

Ctrl+P – распечатать

Ctrl+N – открыть новый чистый файл

Ctrl+Tab – переключиться на следующий открытый чертеж. А Shift+ Ctrl+Tab – предыдущий.

Ctrl+Enter – перевод строки в многострочных полях или выход из редактирования текста.

Заодно стандартные кнопки Windows (большинство работают в любой Windows, начиная с Win7):

Ctrl+Shift+Esc – диспетчер программ. Вызываем, чтоб закрыть зависший Автокад

Win+L – блокировать (от слова Lock) компьютер, чтоб пойти пописать попить чайку. Все программы продолжают работать, но никакой карлик ничего не испортит в компьютере. Для тех кто в танке – кнопка Win – это та самая кнопочка с логотипом Windows между Ctrl и Alt, которой ты никогда не пользовался раньше. Некоторым больше нравится жать Alt+Ctrl+Del и еще потом Enter.

Win+D – показать Desktop — рабочий стол со всеми вашими любимыми ярлычками, спрятавшимися за пачкой окон.

Win+V — Показать историю буфера обмена Windows. К сожалению вставить из буфера можно только текст. Объекты AutoCAD и картинки в истории хранятся, но вставить их нельзя. Фича появилась только в Win10 1809.

Win+Break – окно с именем и конфигурацией компьютера. Жмите, когда просите помощи у удаленного сисадмина, а он спрашивает, как называется твой компьютер. Break – это последняя кнопка в верхнем ряду после функциональных. Она же Pause

Win+стрелка влево – Заполнить текущей программой левую половину текущего монитора. Аналогично со стрелкой вправо. Таким образом легко размещаем окошки, чтоб работать сразу с двумя программами.

Win+стрелка вверх – развернуть окно на весь экран. А вниз – свернуть.

7. Запомни короткие команды. Нажать M быстрей, чем искать Move в контекстном меню и на панельках.

M – перемещение (Move)

RO – вращение (Rotate)

CO – копирование (Copy)

A – дуга (Arc)

C – окружность (Circle)

I – вставить (Insert) блок или внешнюю ссылку

L – линия (Line)

O – смещение (Offset)

X – взрыв (eXplode)

T – текст (MText)

MI — отзеркалить (Mirror)

SL – ножичек (Slice)

EX — удлинить (Extend)

TR — подрезать (Trim)

REC – прямоугольник

BOX – солид-коробка

CYL — цилиндр (cylinder)

MLD – MultiLeader — выноска (сокращение работает только в AutoCAD)

К сожалению короткие команды работают только в английской версии Автокада. Поэтому-то профи и не любят руссификацию.

8. Смотри в командную строку. Автокад/БриксКАД профессиональные программы и полностью управляются из командной строки (консоли). Вообще-то панельки/менюшки не нужны. Туда же выводятся все сообщения о работе команд. Закрыть консоль можно, но это испортит всю идею и приравняет Автокад к детским программкам типа Инвентора. В командной строке можно кликнуть по опциям команд, можно ввести абсолютные координаты. Ctrl+F2 откроет отдельное окно для просмотра сообщений и команд командной строки.

9. Настраивай системные переменные. Не обязательно искать настройки в диалоге _Options. Все эти и много-много других настроек можно сделать в командной строке через системные переменные. Достаточно ввести начало искомого слова и Автокад подскажет какие переменные и команды содержат это слово. Если вы ищете помощь на форумах, вам никто не будет писать в каком диалоге искать настройки — только через системные переменные. В БриксКАД диалог настройки сразу показывает какая переменная отвечает за настройку и где настройка хранится — в чертеже или в реестре.

10. Левая рука на коленке лежит? Сразу видно — за компьютером лох! Запрограммируй все часто вызываемые команды под левую руку. Вся настройка интерфейса – через команду CUI. Кнопки для быстрого доступа добавляются в раздел Keyboard Shortcuts. Сохранитьзагрузить настройки в файл можно там же на закладке Transfer.

11. Включи все привязки кроме «к ближайшей» (Nearest), но отключай их, когда расставляешь тексты. Привязка «к ближайшей» – источник ошибок – используем только осознано, вызовом из меню привязок.

12. Выбирай нужную привязку через Shift+ПраваяКнопка. А две основные (конечная точка и центр) вынеси хотя бы на квик-лянч, а лучше сделай быструю кнопку под левую руку для команд ENDP и CEN. Зачем выбирать, если все привязки и так включены? А затем, что в сложном чертеже срабатывают любые привязки, кроме нужной. Особенно в трехмерке. Огромное количество ошибок моделирования связано именно с тем, что сработала не та привязка.

13. Привязка к центру CEN срабатывает при наведении на дугу, даже если центр находится далеко за экраном. Не пугайтесь, что значка привязки не видно – привязка все равно сработает.

14. Моделируй от твердого тела. За исключением редких случаев, когда плоская планировка действительно нужна, всегда черти сразу бокс или цилиндр.

15. Если все-таки надо вытянуть плоские контуры — используй не только старый добрый extrude, но и умный _Presspull, который не требует замыкать контуры и использует в качестве контуров любые пересечения, в том числе пересечения трехмерных тел! Иногда эта интеллектуальность мешает — только в этом случае имеет смысл использовать extrude. Presspull понимает даже, что окружность на поверхности твердого тела – это заготовка отверстия! Т.е для моделирования отверстий можно обойтись без вычитания твердых тел.

16. Моделируй как скульптор (метод имени Питера Джи):

Общая идея – нарисуй бокс и отрежь все лишнее, как скульптор отрезает куски камня, чтоб получить скульптуру.

Достоинство – все внутренние детали прорисуются сами собой, никакие размеры не надо вычислять. Выкинь в пропасть свой калькулятор.

Начерти бокс в габариты изделия

Используй ножичек (slice) для отсечения наружных деталей. Слайс имеет опции для отсечения параллельно основным плоскостям проекции, достаточно лишь задать точку, через которую пройдет секущая плоскость. А для задания этой точки используй привязку from (смещение), выбери угол детали и задай направление и величину смещения (толщину отсекаемого материала). Сохраняй всегда обе части разрезанного тела (опция both)

Читайте также:  Инструкция кабинет налогоплательщика cabinet salyk

Когда отрежем все наружные детали, конструкция получается почти готовой. Наружные детали можно скрыть (hideobject) и продолжить резать оставшееся тело, если нужны еще какие-то внутренние детали. Таким образом изделия из плоских листов можно смоделировать за секунды не вычисляя никаких размеров.

С гнутыми поверхностями сложнее. Тут помогает команда сдвига поверхности _solidedit f o

Для ускорения отслоения с любой поверхности используй вместо slice команду Отслоение (ASL) из плагина AVC_Slice

17. Используй Gizmo. Это те самые цветные стрелочки, возникающие на любом объекте, если включен режим визуализации с затенением (например, realistic).

Они позволяют начать перемещение объектов по осям не вызывая команду Move и не ловить привязки к осям. При этом в трехмерке можно быть уверенным, что объект не ускачет самопроизвольно куда-то в третьем измерении. Можно кликнут по любой привязке в любом месте чертежа – перемещение все равно произойдет только по одной оси. Маленький нюанс: когда пытаешься указать точку привязки в стороне от выбранной оси, то автокад дурит, показывает все привязки, кроме нужной. Лечится легко: выбираем одну нужную привязку из меню Shift+ПраваяКнопка. Обычно – привязку к конечной точке ENDP. Также надо заметить, что Gizmo прекрасно таскает не только объекты целиком, но и их части (выделяем поверхности солидов нажатием Ctrl). Это позволяет легко сжимать и растягивать сразу множество твердых тел. Получается, что Gizmo на 50% заменяет команду Move. Исключение – те случаи, когда надо задать конкретную базовую точку, то есть надо переместить не «на сколько-то миллиметров», а в конкретную точку чертежа. Но и в этом случае при желании можно приспособится использовать Gizmo, т.к. можно легко перетаскивать точку, откуда нарисованы стрелки Gizmo. По умолчанию Gizmo работает в мировой системе координат. Переключатель в текущую и объектную систему координат есть в контекстном меню (по правой кнопке). Там же есть переключатель к режиму вращения. К сожалению Gizmo отключается в режиме 2D каркаса и в редакторе блоков.

18. Изолируй объекты. Команда IsolateObjects позволяет удобно работать с отдельными деталями сложной сборки. Нет смысла переключаться в 2D-каркас – изоляция удобней и наглядней. Скрытие лишних объектов приводит к радикальному ускорению прорисовки в любом «красивом» режиме, уменьшает количество фатальных вылетов AutoCAD, убирает назойливые привязки к ненужным сейчас частям чертежа. Три связанных команды IsolateObjects, HideObjects и UnIsolateObjects всегда доступны в менюшке в нижнем правом углу экрана. И еще в контекстном меню правой кнопки мыши. Но никто не мешает вытащить их и на панель QuickLunch.

19. Замораживай слои. Заморозка слоев лучше чем их отключение, так как заморозка отключает видимость блоков независимо от того, на каких слоях находятся внутренности блока. Замороженные объекты не выделяются кнопкой Ctrl+A (выделить все), не учитываются командой Zoom Extents (зуммирование для показа всех объектов, короткая команда Z, E). Для тех кто в танке: отключение слоев – это лампочка перед именем слоя, а заморозка – это солнышко/снежинка. И конечно все знают, что при желании замораживать можно слои только для текущего вьюпорта, а отключение работает сразу везде.

20. Работай с маленьким чертежом. Когда предстоит долгая модификация сборки в большом тяжелом чертеже, удобней не просто изолировать сборку, а перекинуть ее в пустой новый файл. Копируй через Ctrl+Shift+C с указанием удобной базовой точки, создай новый чертеж Ctrl+Alt+N, вставь Ctrl+V в 0 системы координат, отредактируй и скопируй обратно. Экономия оперативной памяти и маленький файл чертежа резко повышают стабильность работы Автокада и следственно сберегут фирме деньги, а тебе нервы.

21. Закрой лишние файлы и программы. Ждешь когда Автокад научится работать стабильно с семью гигантскими файлами сразу? Зря ждешь. Никогда не научится. И не жалуйся сисадмину, что что-то глючит и Автокад вылетает – сам открыл кучу окон, себе и пожалуйся. Куча открытых программ тоже не прибавляют стабильности работе Windows. Заведи привычку закрывать все программы сразу, как только они больше не нужны.

22. Модифицируй твердые тела, выделяя их части через CTRL. Например, когда требуется увеличить длину изделия (даже если уже сделана присадка) можно использовать метод перемещения граней солидов.

Выдели все солиды сборки и отключи в свойствах их историю. При включенной истории не работает большая часть команд модификации твердых тел.

Разверни сборку, чтоб видеть ее всю и тянуть параллельно виду (вдоль экрана)

Включи визуальный стиль 2D-каркаса. Это важно.

Выдели рамкой детали, которые придется просто переместить, но не удлинять. Рамка с верху-слева вниз-вправо поможет выбрать сразу все детали, попавшие в рамку целиком

Перемести целые детали в новое место

можно включить ортогональность F8

жми M (команда перемещения)

клик на пустом месте

сдвиг мыши в нужную сторону

ввод расстояния перемещения

готов. Целые детали перемещены. С вытягиваемыми деталями дальше разбираемся отдельно

Опять выдели такой же рамкой вытягиваемую часть сборки. Но теперь держи зажатым Ctrl. Выберутся не солиды, а их части — поверхности, ребра, вертексы. В том числе важно захватить рамкой нужные присадочные отверстия. Если в AutoCAD не включить режим 2D-каркаса, то выделятся не грани, а ребра и наружные отверстия. В BricsCAD режим выделения поверхностей включается немного по другому. Надо сначала кликнуть на пустом месте, чтоб начать выбор объектов рамкой. А уже после этого кликнуть по кнопке Ctrl (но не удерживать ее). Тогда программа переключится в режим выбора поверхностей.

Опять вызови Move и перемести грани и присадку в новое положение. Все точно так же как и для целых солидов. Все солиды удлинятся, присадка переедет на новое место. Сборка удлинилась. По сути одна команда Move сделала работу по модификации десятков твердых тел. Важно, чтоб в момент перемещения вся сборка была на экране. Иначе возможны глюки

Покрути сборку. Проверь, что не произошло искажений. Автокад иногда обезображивает части солидов не попавшие в выделение.

Не получилось? Бывает. Откати изменения и начни сначала. Это все равно быстрей, чем редактировать каждую деталь отдельно.

В BricsCAD гораздо более стабильный 3d движок и он позволяет за одну команду Move перетаскивать некоторые детали целиком, а другие растягивать. В AutoCAD это приводит к люкам или просто не работает.

23. Для ускорения выдавливания отверстий используй команды Сверловка (DRI) и Зазор (GAP) из плагина Сверловка (AVC_Drill). Только они позволят без мучений делать присадку (множество отверстий) под мебельные крепежи.

24. Проверь пересечение солидов – команда Interfere. Очень удобно искать ошибки в модели – ведь реальные детали не могут заходить внутрь друг друга. Только надо взорвать все блоки перед вызовом и игнорировать запрос второго массива солидов.

27. Базовая точка блока — это та единственная ручка (Grip), которую AutoCAD рисует у любой ссылки на блок. Обязательно задавайте базовую точку в диалоге создания блоков. Но если все-таки надо переставить эту точку, то вы должны понимать, что на самом деле никакой такой точки в блоке нет. Место, в котором рисуется ручка — это просто начало координат внутренней системы координат блока. Весь чертеж блока начерчен в этой внутренней системе координат. При вставке ссылки на блок AutoCAD пересчитывает координаты всех объектов блока, чтоб сдвинуть их в точку вставки. Значит, чтоб переставить базовую точку, надо зайти в редактор блока (BEDIT), выбрать все объекты, вызвать перемещение (M), указать точку которая будет новой базой и переместить ее в ноль координат (ввести в командной строке 0,0,0). Закрывайте редактор и убедитесь, что ручка теперь отображается в нужном месте. Естественно при этом все чертежи в блока во всех ссылках сдвинуться ровно так же как вы сдвинули их в блоке. Придется выбрать все ссылки на этот блок (быстрый выбор похожих по имени SSO) и сдвинуть обратно. Есть еще один способ рисовать ручку в другом месте блока — в редакторе блоков в панели параметрических элементов есть такой объект как Базовая точка (кнопка Basepoint, команда BPARAMETER BASE). Ее можно поставить где угодно в блоке, и она будет отображаться как ручка перемещения у ссылки на блок. Ничего никуда перемещать не потребуется. Однако я не рекомендую использовать это вариант — не стоит усложнять работу Автокаду.

29. Используй группы. Не стоит путать с блоками. Группы гораздо проще. Это просто список одновременно выбираемых объектов. Объекты по прежнему записаны в чертеже порознь, но могут выделяться все вместе одним кликом. Это удобно, если вы не планируете использовать этот фрагмент чертежа много раз. Можно в любой момент выключить групповой выбор объектов (PICKSTYLE 0), что-то поменять в группе и включить групповой выбор обратно (PICKSTYLE 1). Переключатель есть на ленте Home. Это быстрей чем заходить в редактор блоков.

Читайте также:  10.07.2022 — Международный конкурс эссе для студентов и учащихся образовательных учреждений «Моя будущая профессия» — Конкурсы для студентов и учащихся

31. Вставляй из Excel. AutoCAD игнорирует вставку таблиц и их кусочков из текстовых программ и Экселя. Простым привычным Ctrl+V не получается. Однако способ все-таки есть: используйте команду PasteSpec (Специальная вставка) и в ее опциях — AutoCAD entries (Объекты AutoCAD). По этой команде будет создана новая таблица AutoCAD. Из нее уже можно копировать ячейки пачками в другие таблицы AutoCAD. А еще есть плагин Вставка В Таблицу (PTT), который позволяет избежать лишних телодвижений и к тому же позволяет разбивать таблицы на несколько листов (layout)

32. Создай шаблон. Настрой чистый файл как тебе удобно, настрой единицы чертежа (insunit) и формат размеров, создай слои, стили, добавь часто используемые блоки (но не все подряд!), создай листы со штампами, пропиши свойства чертежа (и себя любимого запиши как Автора). А теперь сохрани все это как файл DWT — шаблон чертежа. Можно создать несколько шаблонов. Пропиши папку с шаблонами в настройки AutoCAD, а самый часто используемый шаблон — запиши в настройках как шаблон для команды QNew. Теперь по кнопке Ctrl+N или по нажатию «+» в закладках чертежей, сразу будет выбран этот файл, сразу будет назначен текущий слой и все стили. А если нужен абсолютно чистый файл без мусора — обрати внимание, что в диалоге создания нового чертежа у кнопочки «Открыть» есть стрелочка и там «Открыть без шаблона» метрический (миллиметровый) или имперский (дюймовый) чертеж.

33. Любые указанные выше команды работают и в русской версии AutoCAD. Кроме коротких команд. А если не срабатывают – начните команду с символа подчеркивания _ Так же с символа подчеркивания можно написать по английски и опции команд.
